耐震壓力表
- 產品描述

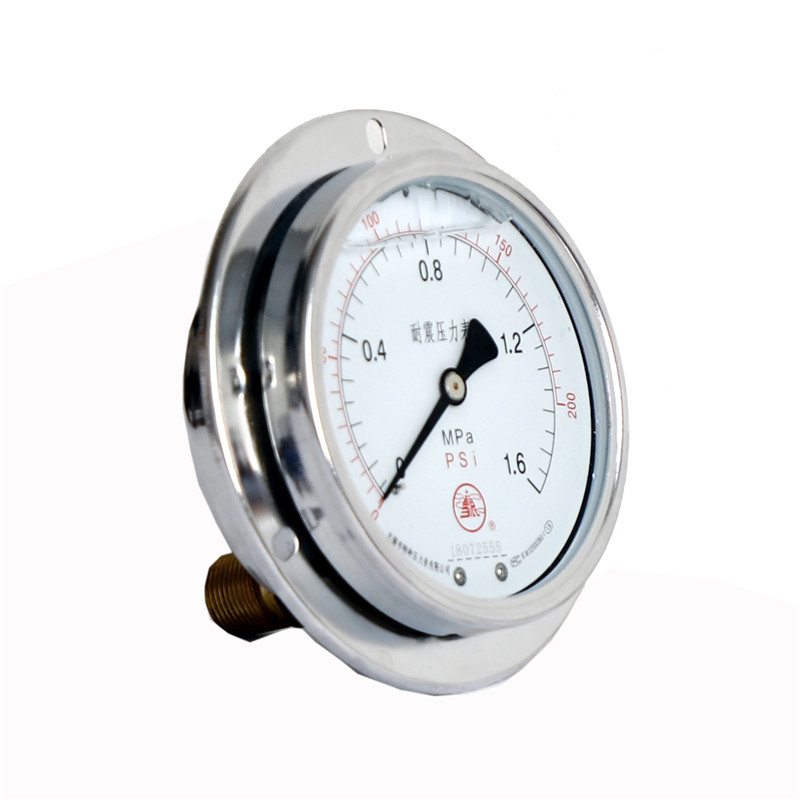

耐震壓力表YN-40/50/60/75/100/150
耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，耐震型壓力表指示穩定清晰。廣泛應用于液壓機械、石油、化工、冶金、礦山機械、電力設備等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品，防護等級IP65。
耐震壓力表型號命名：
使用工作溫度：-5℃~55℃；-25℃~55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
耐震壓力表執行標準：JB/T6804-2006耐震壓力表技術參數：
型號
YN-40
YN-50
YN60
YN-75
YN-100
YN-150
公稱直徑
￠40
￠50
￠60
￠75
￠100
￠150
接頭螺紋
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
－0.1~0；
－0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9；
—0.1~1.5；—0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-5℃~55℃；-25℃~55℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．4
執行標準
JB/T6804--2006
防護等級
IP65
表殼材質
鐵殼電鍍
304SS
接頭材質
銅
304SS；316L
耐震壓力表外型安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
YN-40

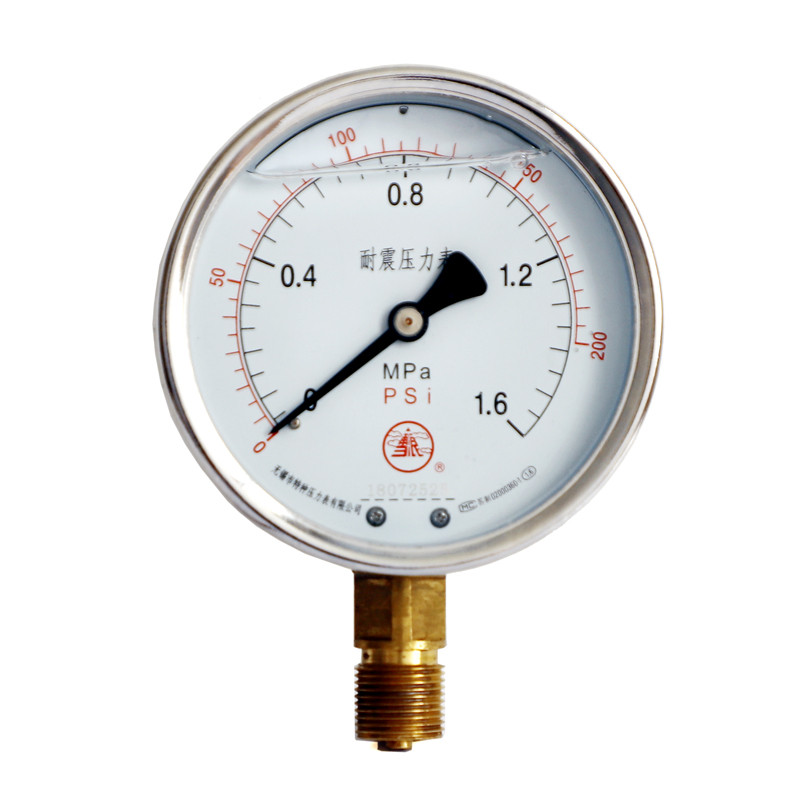

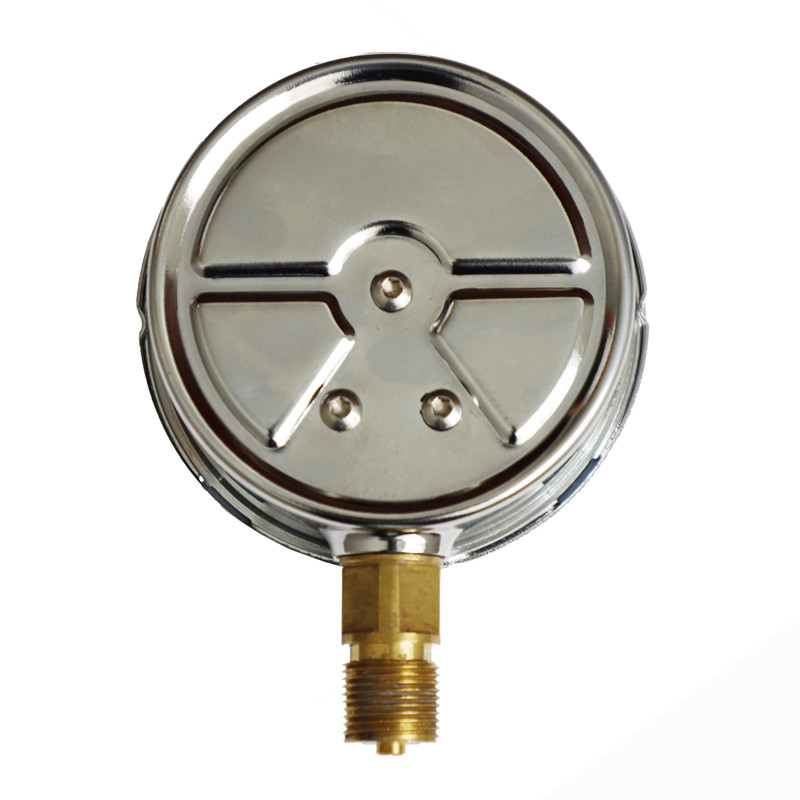

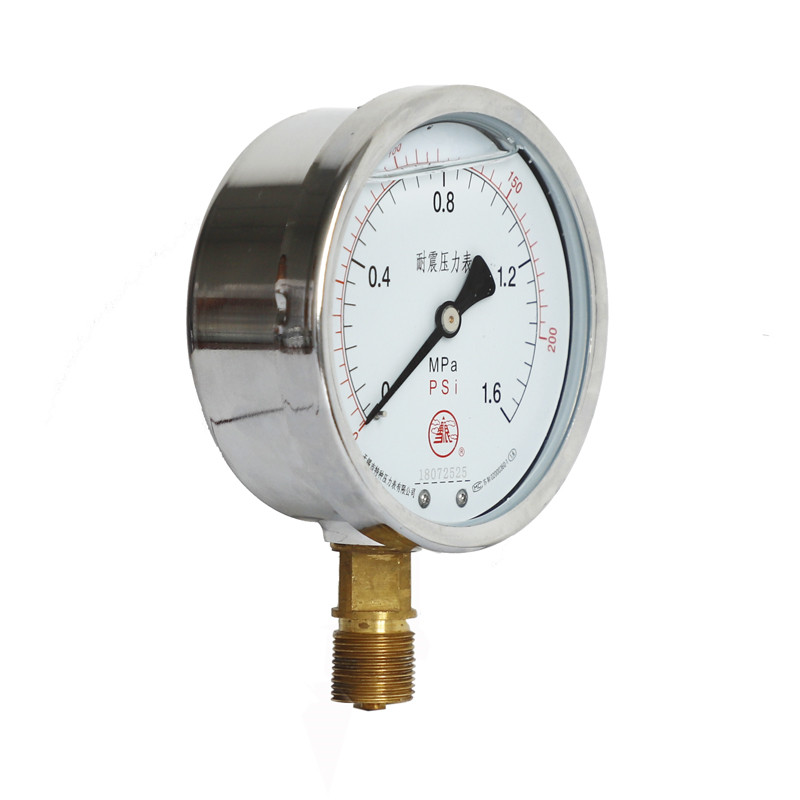

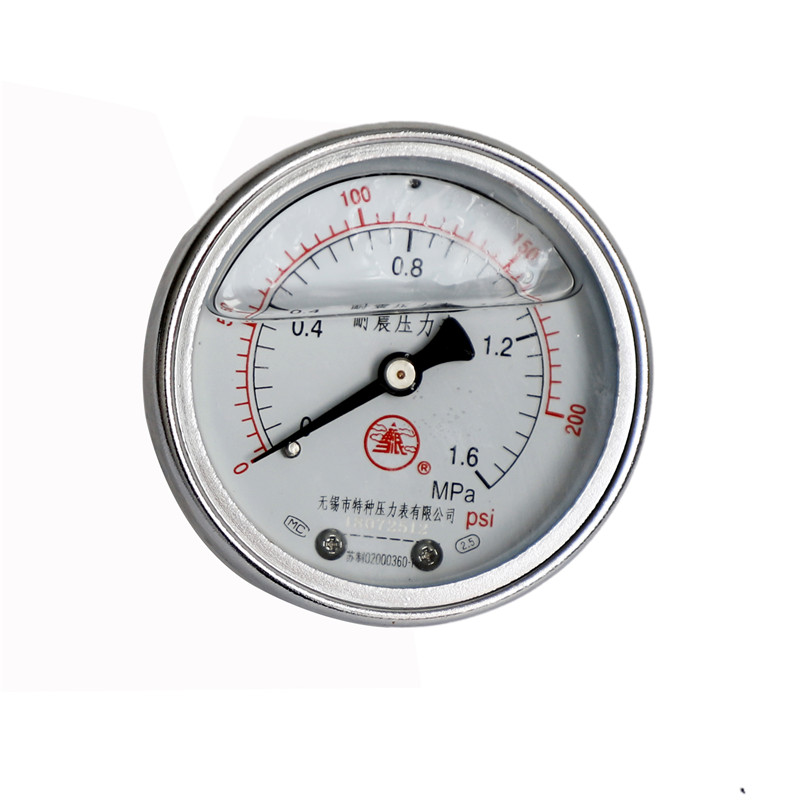

徑向無邊
19
25
8.5
/
/
/
/
M10 X1

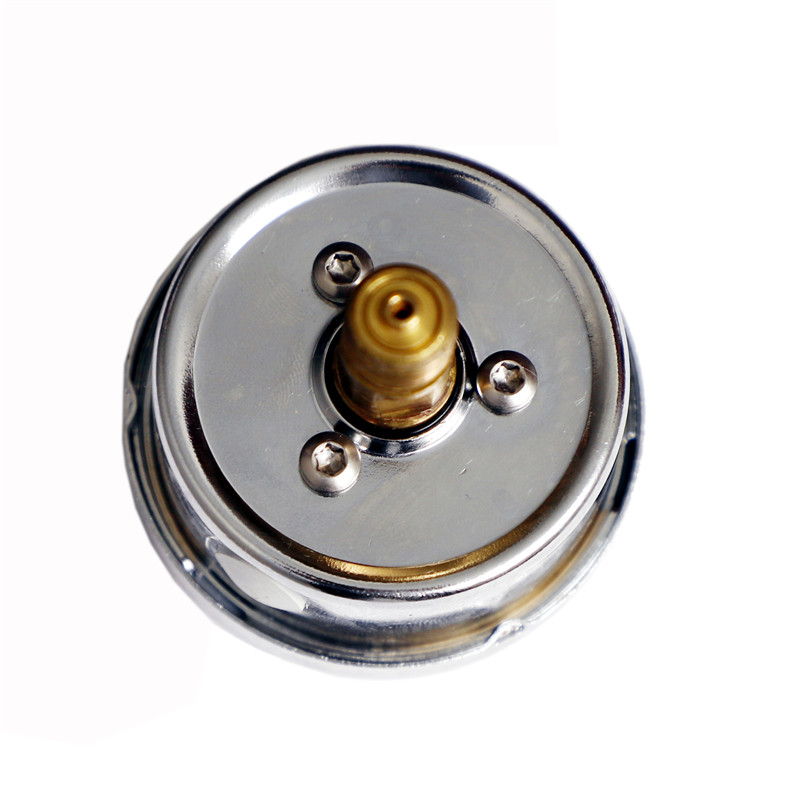

YN-40Z

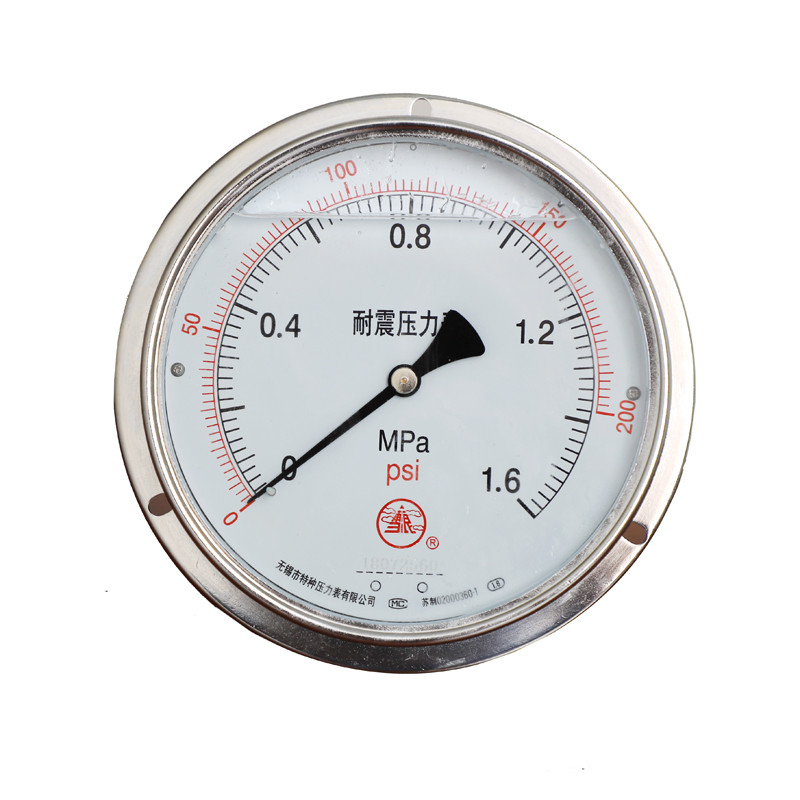

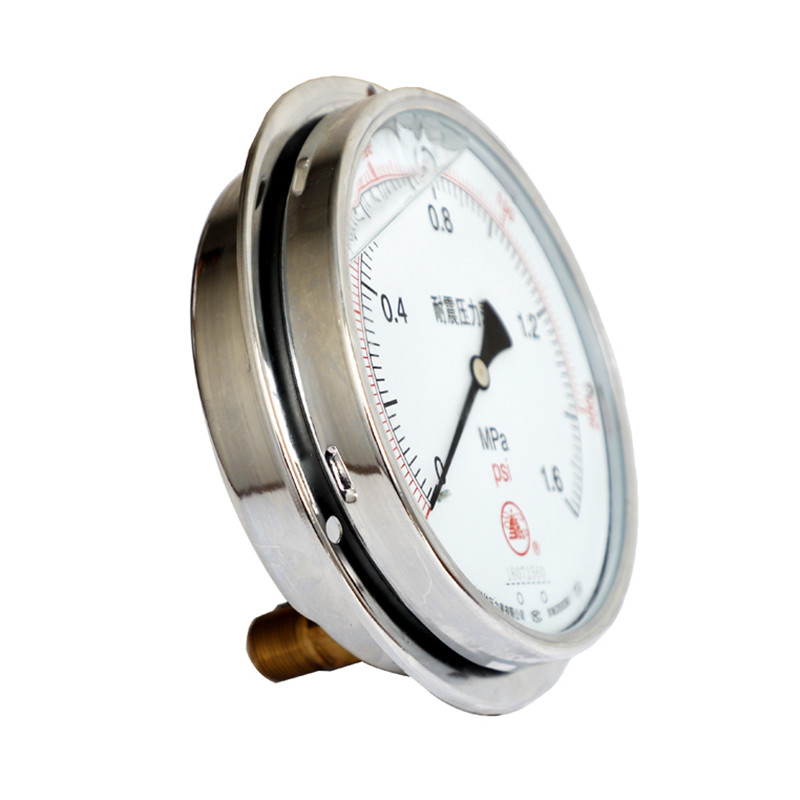

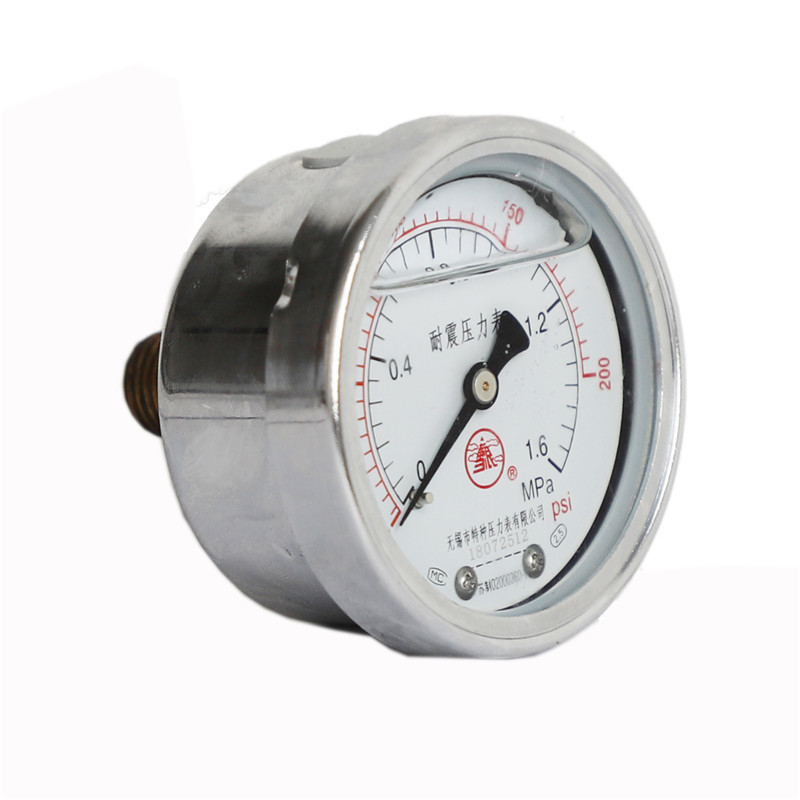

軸向無邊
19
25
8.5
/
/
/
/
YN-50
徑向無邊
29
24
9
50
/
/
/
/
G1/4
YN-50T

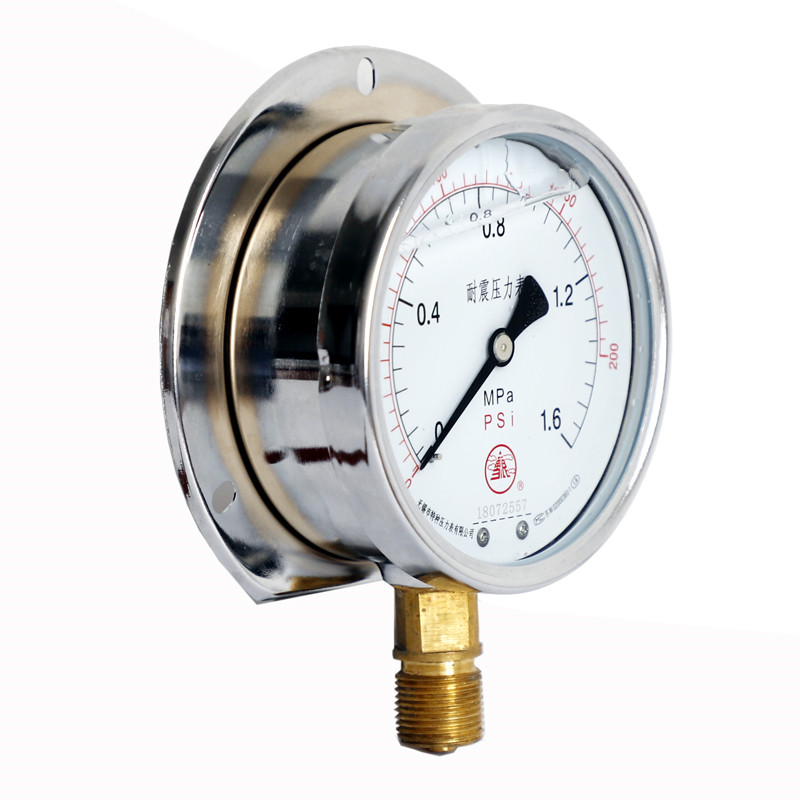

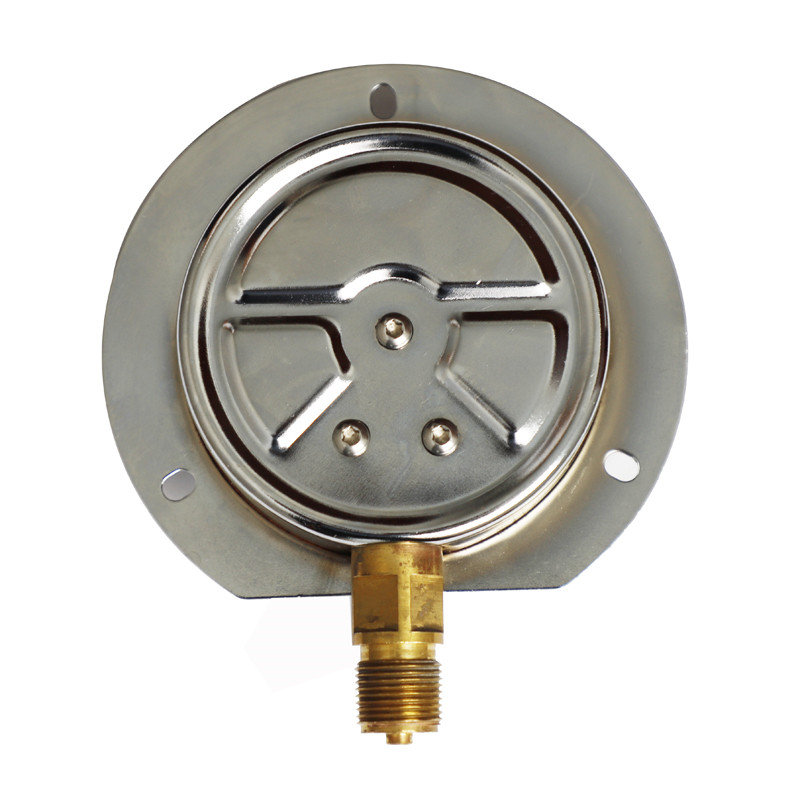

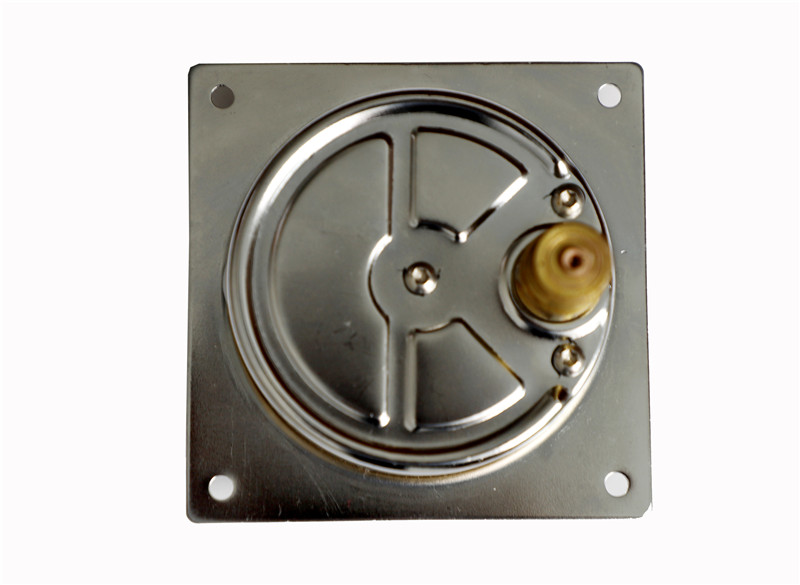

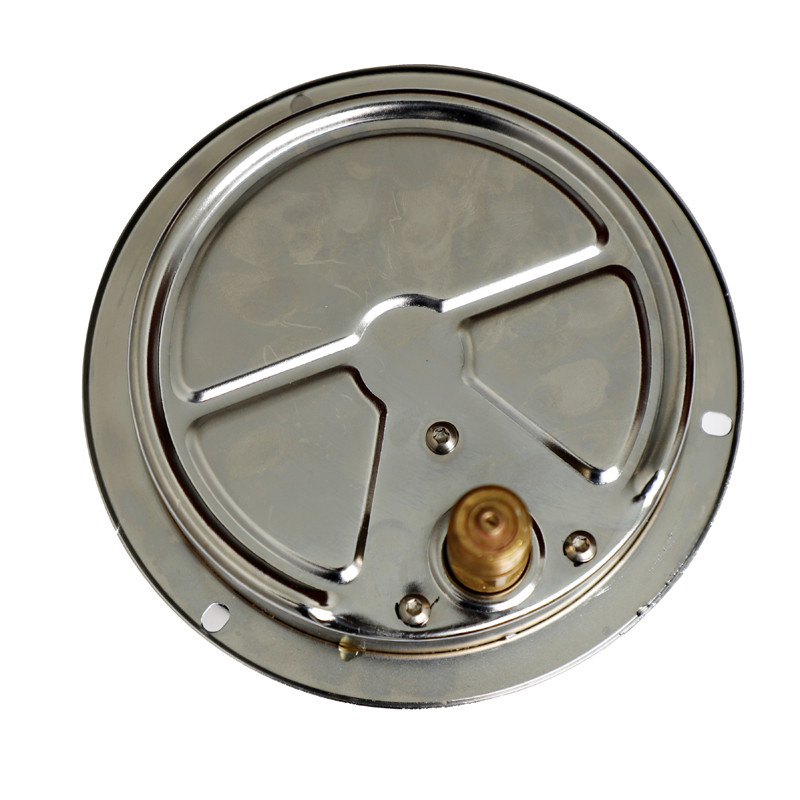

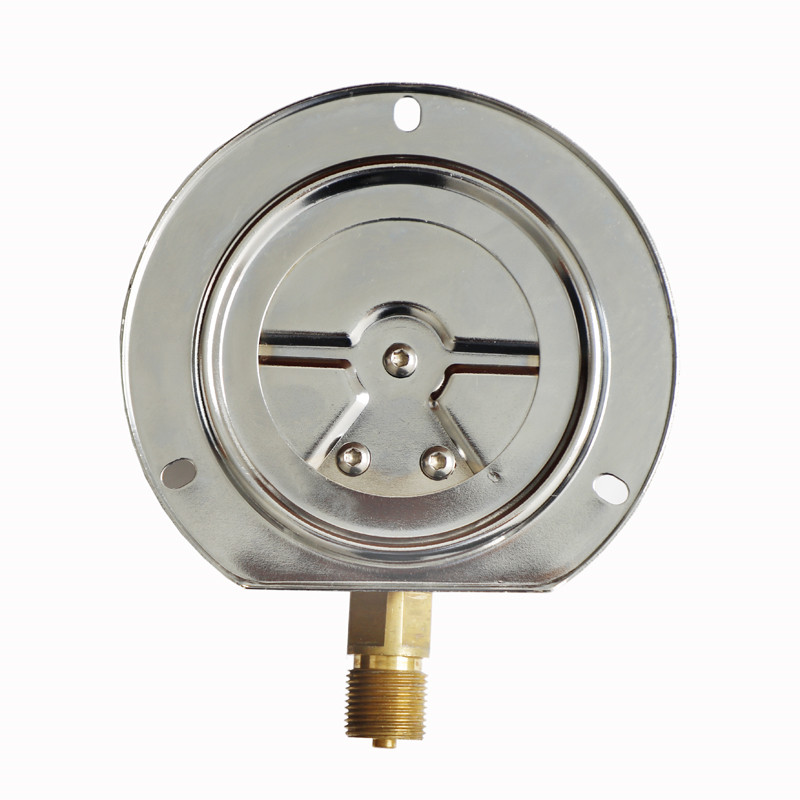

徑向帶后邊
29
24
9
60
68
3.4
/
YN-50TQ

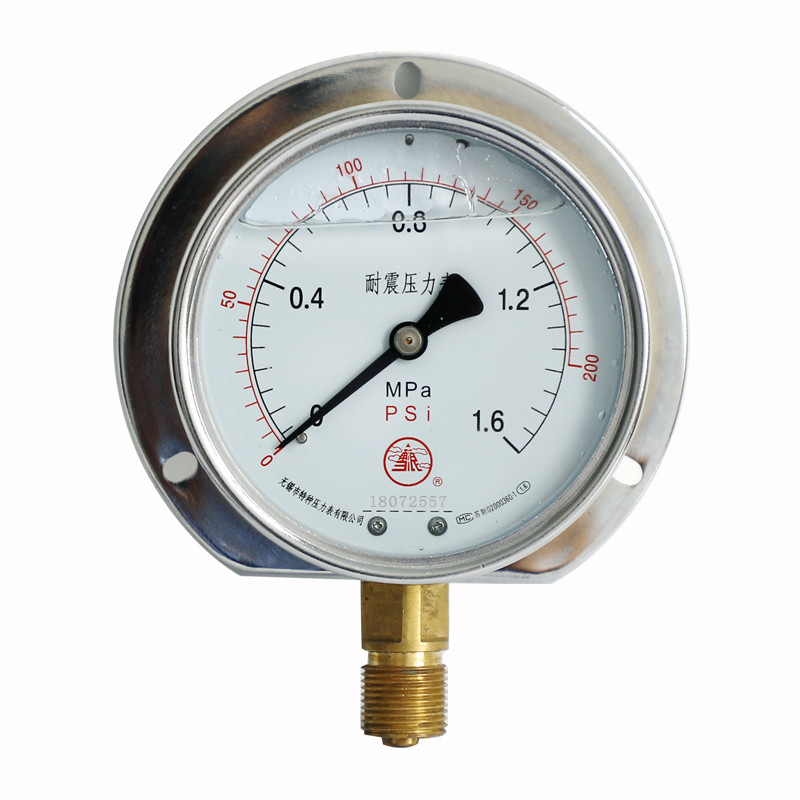

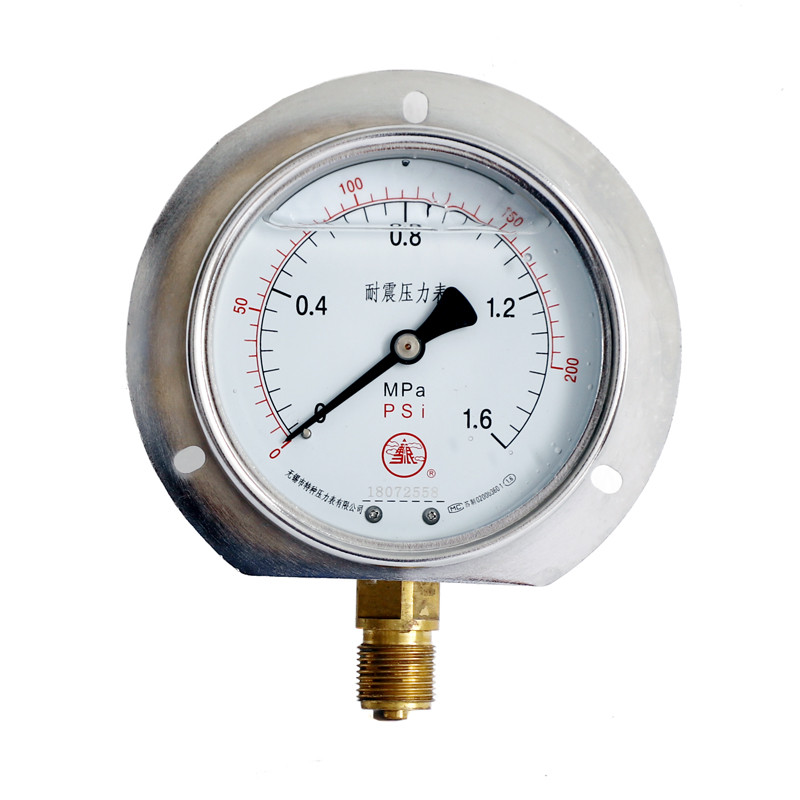

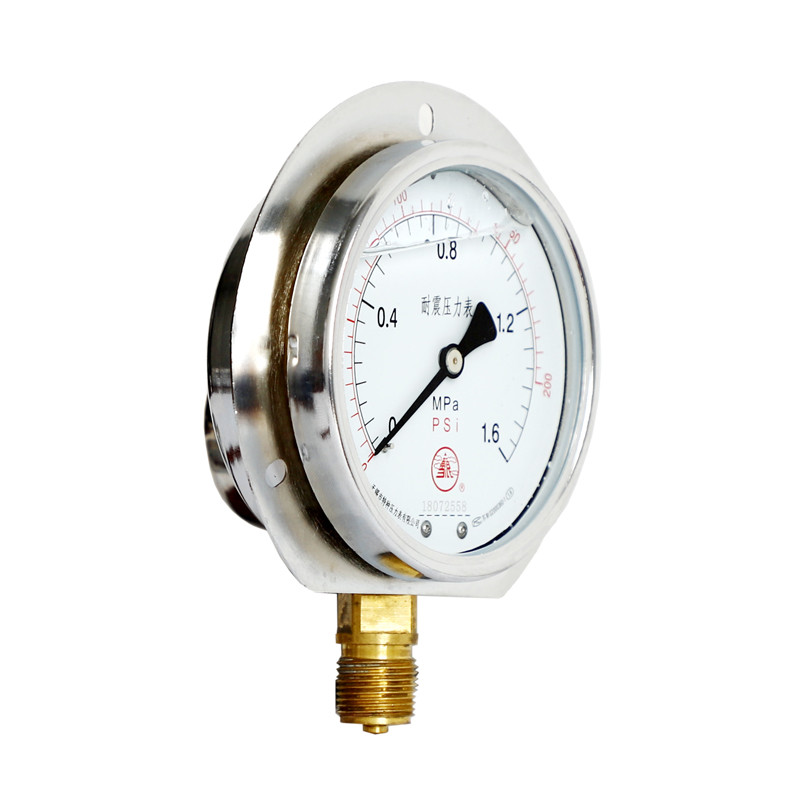

徑向帶前邊
29
28
11
60
68
3.4
/
YN-50Z
軸向無邊
29
24
0
/
/
/
/

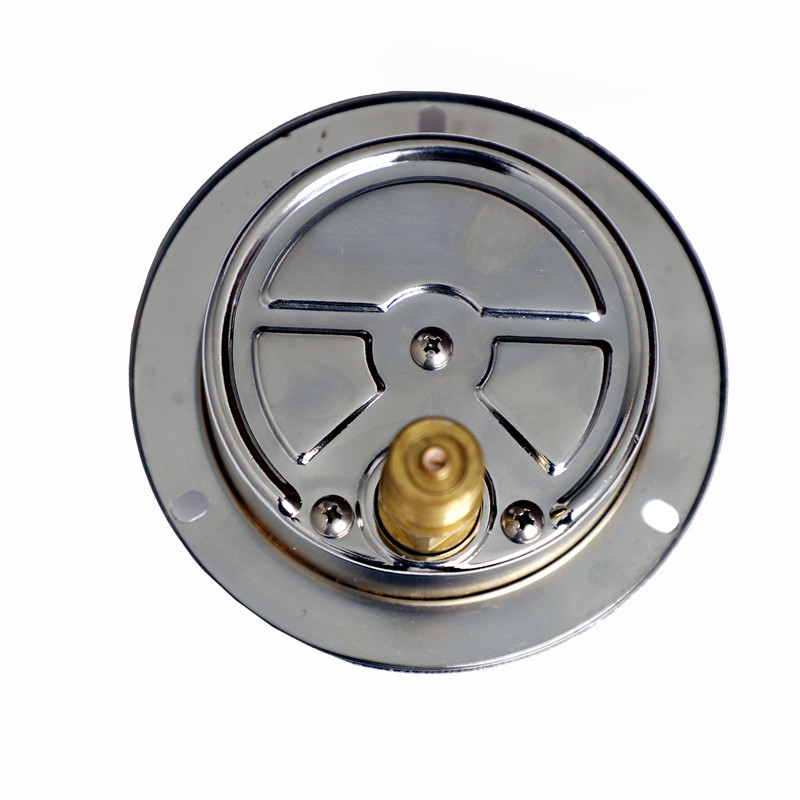

YN-50ZQ

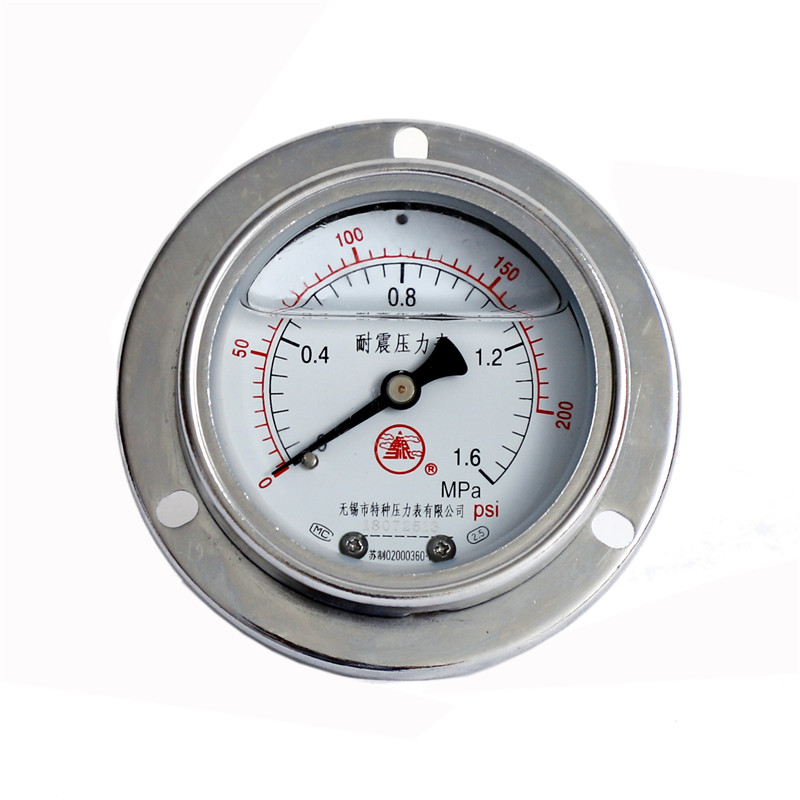

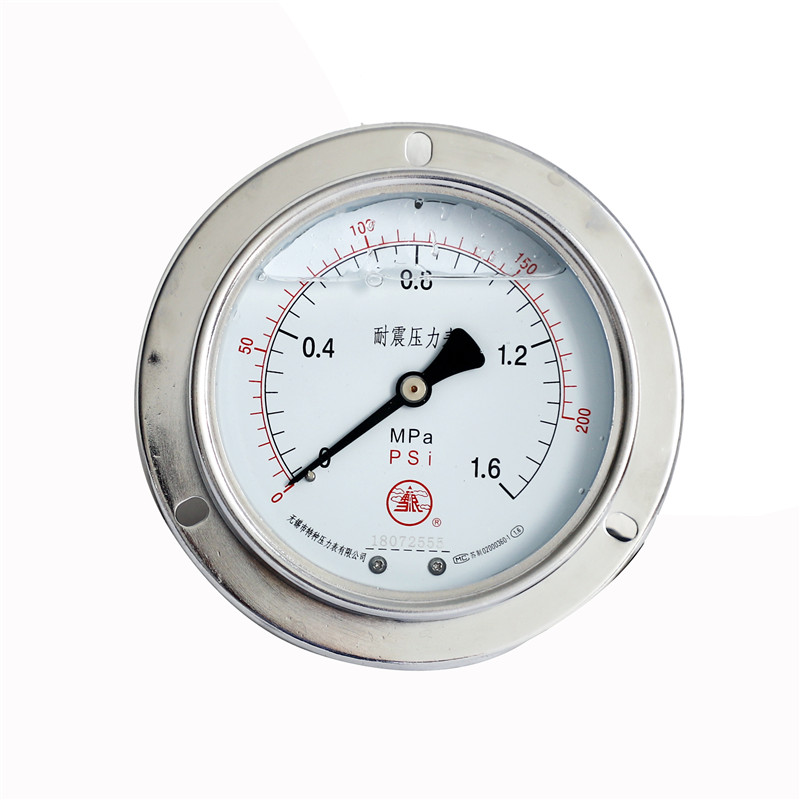

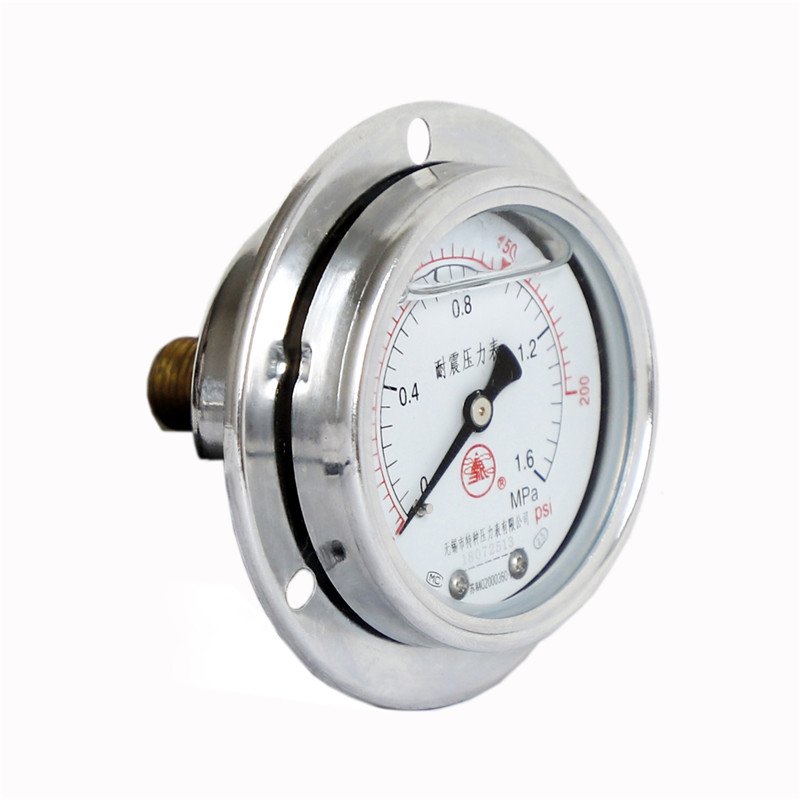

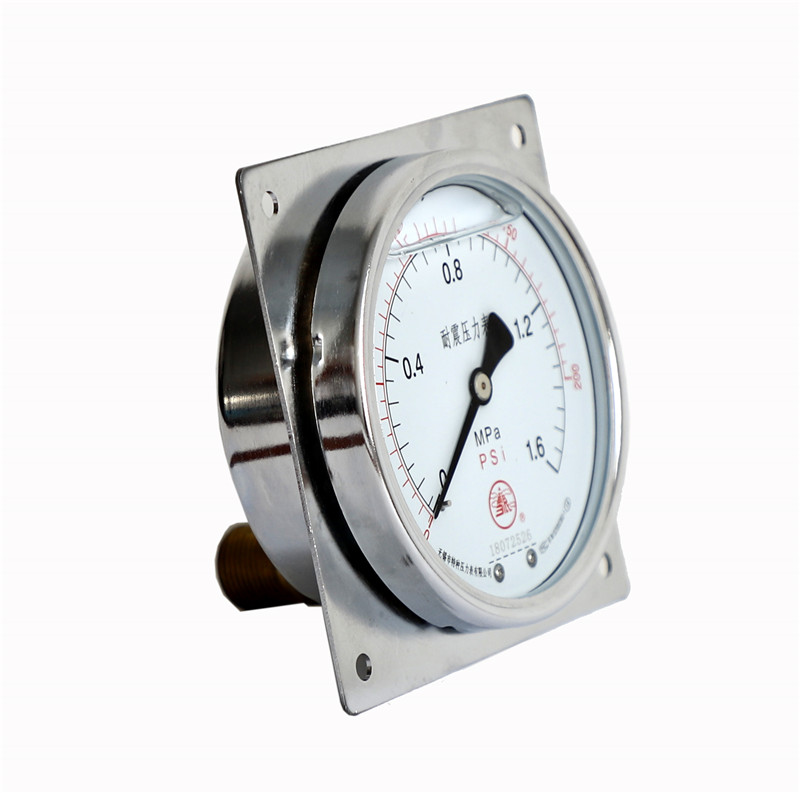

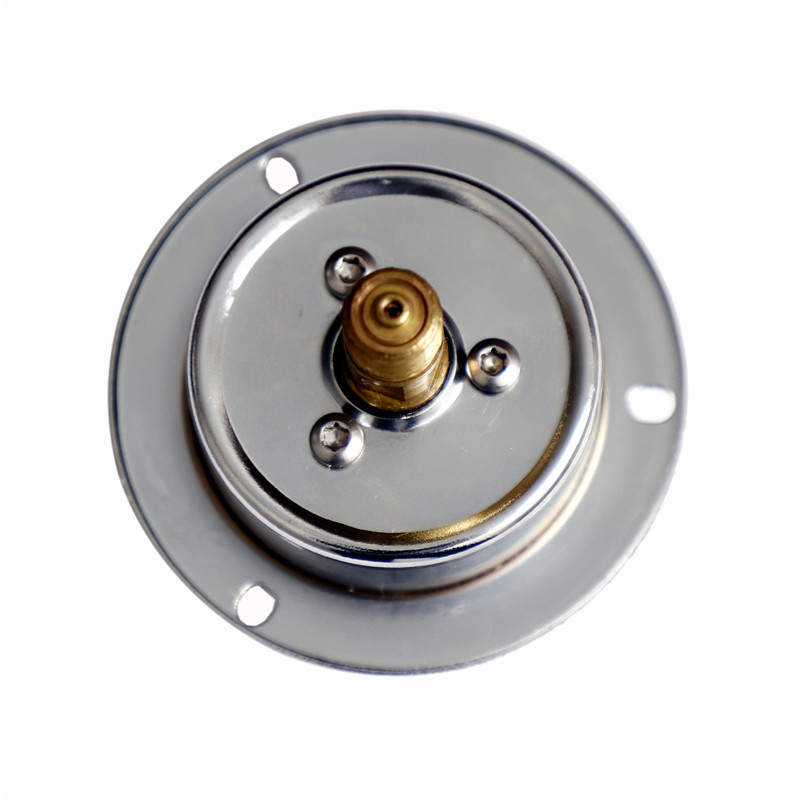

軸向帶前邊
29
24
0
60
68
3.4
16
YN-60
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
YN-60TQ
徑向帶前邊
31
32
14
75
85
3.4
/
YN-60T
徑向帶后邊
31
32
15
75
85
3.4
/
YN-60Z
軸向無邊
30
32
0
/
/
/
/
YN-60ZQ
軸向帶前邊
30
32
0
75
85
3.4
19
YN-75
徑向無邊
24
30
12
75
/
/
/
/
G3/8
YN-75T
徑向帶后邊
24
30
12
90
102
5.5
/
YN-75Z
軸向無邊
24
30
10
/
/
/
/
YN-75ZQ
軸向帶前邊
24
30
10
90
102
5.5
15
YN-100
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
YN-100TQ
徑向帶前邊
44
45
18
118
118
5.5
/
YN-100T
徑向帶后邊
44
46
19
118
118
5.5
/
YN-100Z
軸向無邊
43
45
34
/
/
/
/
YN-100ZQ
軸向帶前邊
43
45
34
118
118
5.5
25
YN-150
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
YN-150TQ
徑向帶前邊
50
47
19
165
182
5.5
/
YN-150T
徑向帶后邊
50
48
20
165
182
5.5
/
YN-150Z
軸向無邊
51
47
55
/
/
/
/
YN-150ZQ
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M

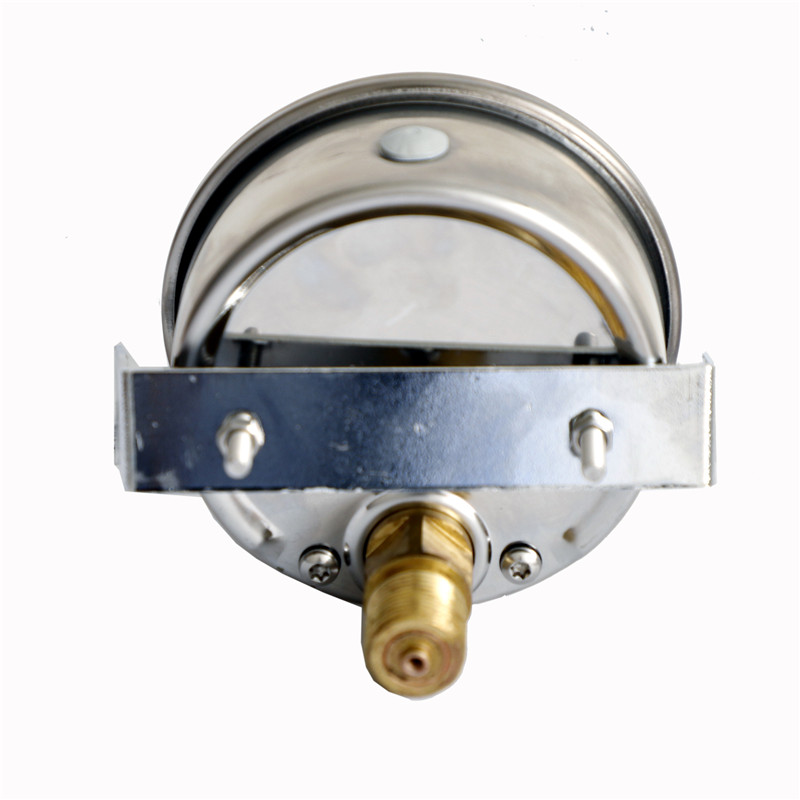

YN-50U

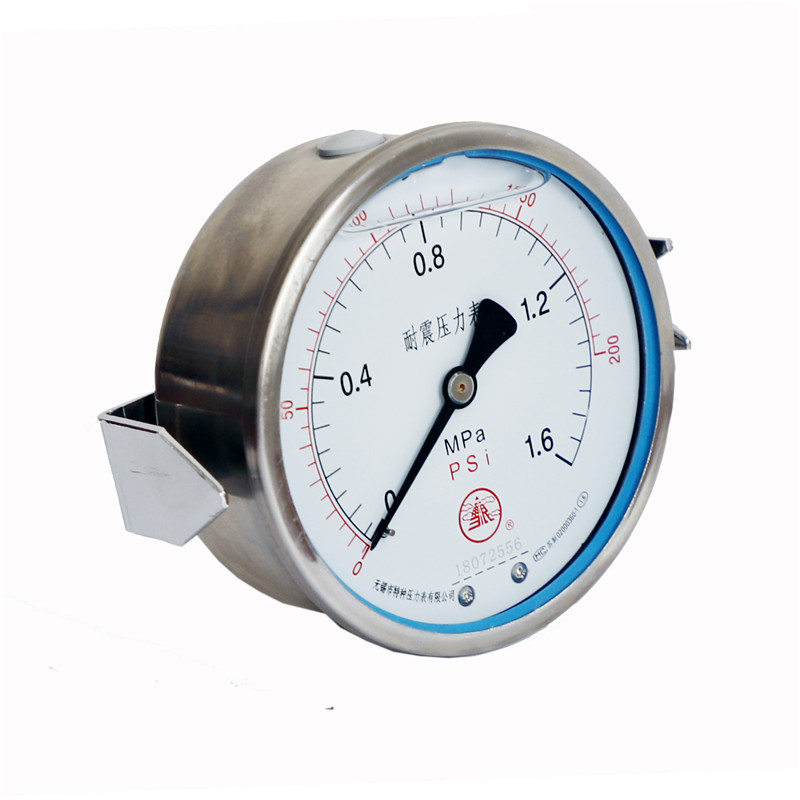

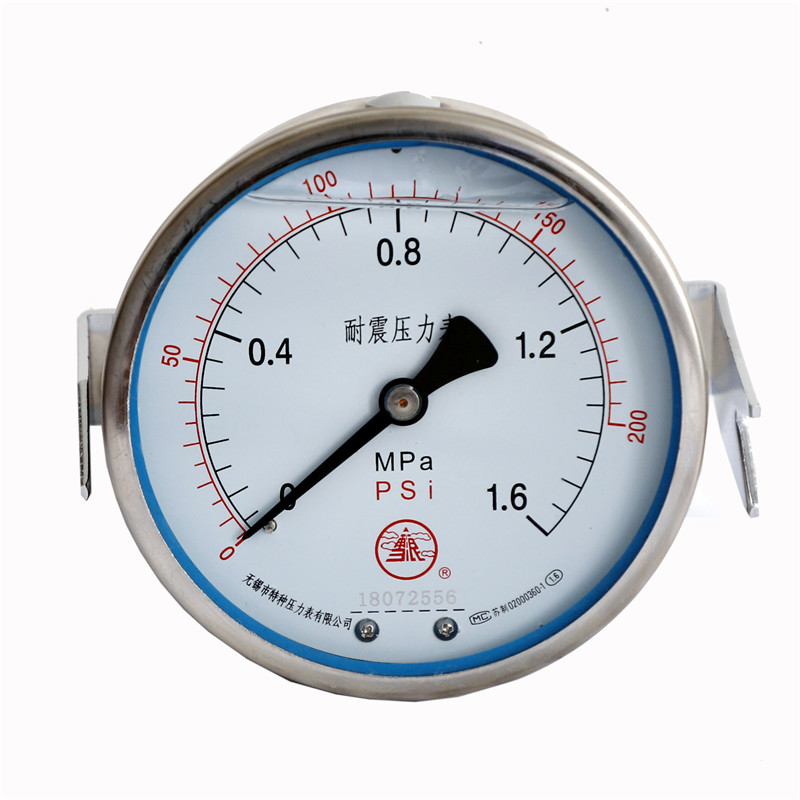

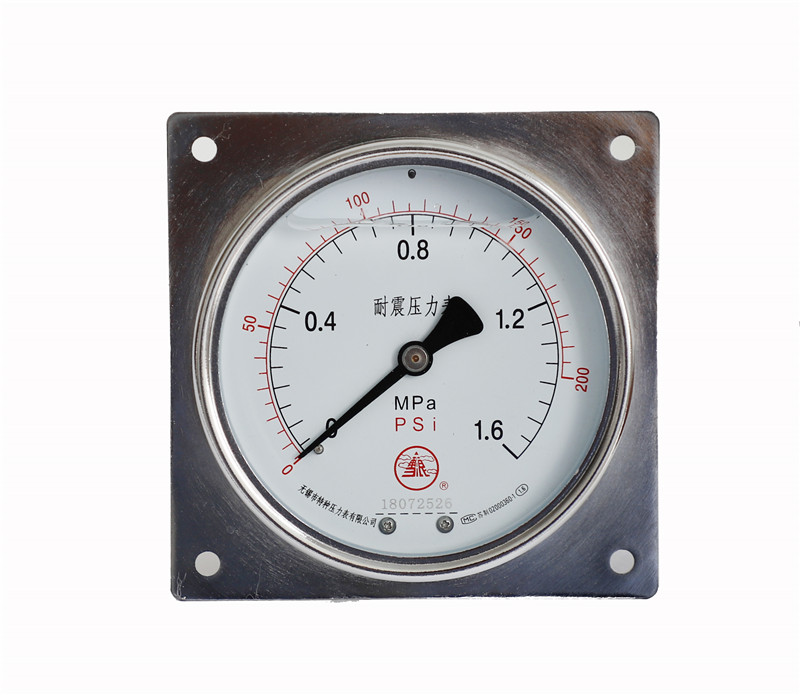

卡箍安裝
29
24
0
50
35
55
32
20
G1/4
YN-60U
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
YN-75U
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
YN-100U
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
YN-150U
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
注：
1、連接螺紋如不注明按表中確定,螺紋也可按照要求生產.
2、接液材質：銅(螺紋接口材質：Hpb59-1，彈簧管材質：錫磷青銅)；
3、外殼材質：電鍍鐵殼或不銹鋼304殼；
使用與訂貨須知：
使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍和連接螺紋。測量介質溫度超過55℃時可加裝冷凝管，以降低介質溫度，減小溫度附加誤差，保證測量精度．
